Integratie spuitrobot

by Tom Westendorp

Hoe hebben wij de integratie met deze nieuwe spuitrobots efficiënter gemaakt?

Een volautomatische technologie die alle kozijnen en deuren gaat spuiten. Dit hele project brengt veel innovatie met zich mee. De missie die Hebo hiermee heeft, is om de robots zo optimaal mogelijk te laten draaien. En daar mochten wij bij Nubix een handje bij meehelpen.

De technologie

Velen kennen Hebo als een partner in kozijnen. Deze worden in de fabriek in Hengevelde gemaakt van hout of van kunststof, met gebruik van veel automatische processen. Voor de afdeling hout zijn er moderne spuitrobots gekomen en die moeten ook in het productieproces opgenomen worden.

De oplossing

Voorheen werden de in elkaar gezette houten kozijnen en deuren met de hand gespoten. Eerst moet er een grondverf op en daarna met een kleur afgelakt worden, naar wens van de klant. Door de robot is dit spuitproces geautomatiseerd.

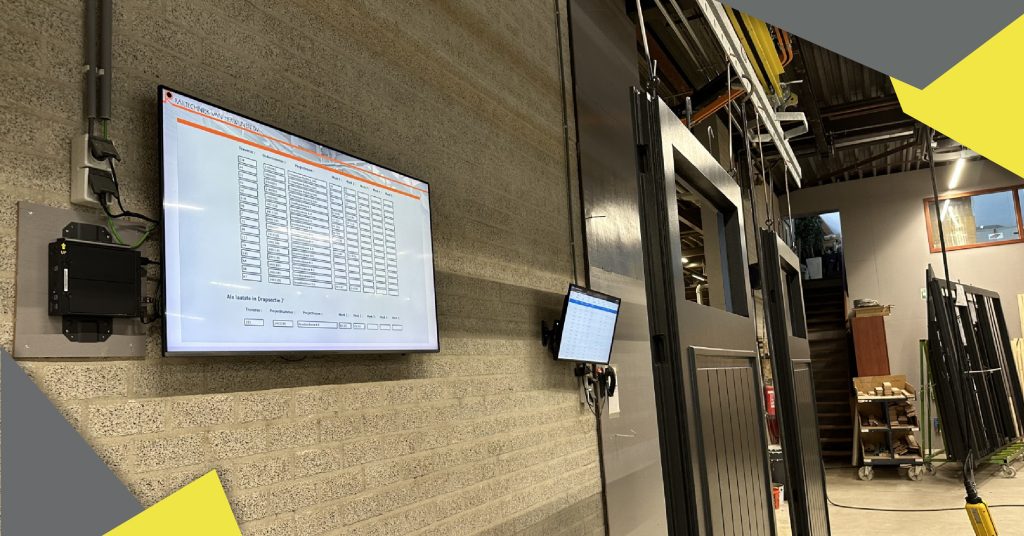

Middels ons flowblad systeem verzorgen wij de digitalisatie van de planning en de productie informatie op ruim 150 werkplekken in de productie. Daardoor konden wij een hele mooie integratie maken naar deze robots. Dit als aanvulling in het reeds bestaande proces.

Vanuit de werkvoorbereiding middels Klaes weten wij de ‘recepten’. Dit recept bevat de informatie hoe een kozijn of deur gespoten dient te worden. In ons systeem staan alle kozijnen en deuren in de juiste productievolgorde, daardoor weten we wanneer welk artikel in het vervolgtraject bij de spuitrobot aankomt.

Dat ‘recept’ printen wij op ons productiestation voor de spuitrobot op een QR code en de spuitrobot leest die uit. Die code zit aan de zijkant van het kozijn

De robot leest die sticker uit en weet dan precies waar de verf gespoten moet worden, welke kleur, soort verf, etc. Denk bijvoorbeeld ook aan het ‘lege vak’ in een deur waar een ruit in komt, dat natuurlijk niet gespoten moet worden. Daarna gaat het in de droogkamer om na het drogen de vervolg productie in te gaan.

Daarvoor hebben wij een koppeling gemaakt met het PLC systeem (industriële computer) zodat wij kunnen zien in welke volgorde de kozijnen en deuren weer uit de droogkamer komen. Hierdoor kunnen wij in de afmontage de juiste producten weergeven in de volgorde zoals ze ook weer aangeleverd worden waardoor er zo efficiënt mogelijk gewerkt kan worden.
